Descripción

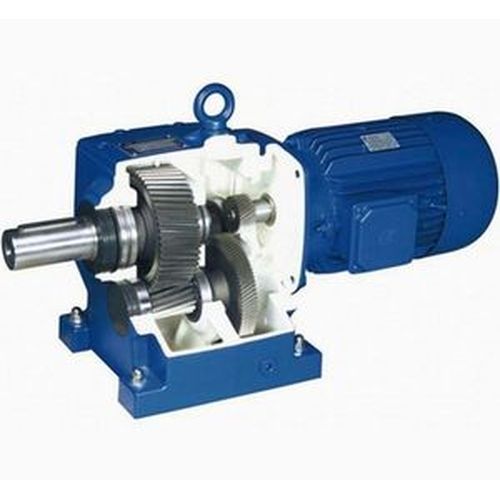

Reductores Watt Drive
El nombre de un reductor es determinado por el tipo de reductor, su talla y por su numero de tallas de reducción.
Los Tipos de Reductores pueden componerse en:
- G – Reductor de engranajes helicoidales
- F – Reductor de ejes paralelos
- S – Reductor de tornillo sin fin
- K – Reductor de engranajes cónicos
- ZG – Reductor de engranajes helicoidales
p.e. F4.3 designa un reductor de ejes paralelos, talla 4, tres etapas
- Reductor tipo G:
- A – Versión con pie
- B – Versión con brida B14
- C – Versión con brida B5
- Reductor tipo F:
- A – Versión con eje hueco
- B – Versión con brida B14
- C – Versión con brida B5
- S – Eje hueco con disco de apriete
- V – Eje sólido con chaveta
- G – Elementos de goma
- Reductores tipos S, K:
- A – Versión con pie
- B – Versión con brida B14
- C – Versión con brida B5
- S – Eje hueco con disco de apriete
- V – Eje sólido con chaveta
El nombre para los motores, consiste en su tipo de motor, tamaño y numero de polos.
p.e. DA90L4 designa un motor tipo DA, tamaño 90L, 4-polos
Para reductores sin motor sigue la descripción de la entrada del reductor
- -W – Eje de entrada libre
- -M IEC… – Adaptador para motor IEC-estándar, en … se dan el tamaño constructivo del motor y el tipo de brida
- -M S4… – Adaptador para KEB-servo motor S4, en … se da el tamaño del motor
Opciones que puede tener el motor son las siguientes:
- B – Freno
- BMB – Freno con palanca
- F – Ventilación forzada
- I – Encoder incremental
- TW – Sensor de temperatura PTC
- TS – Termo-relé
